ماشین قالب گیری تزریقی چگونه کار می کند؟ راهنمای کامل مبتدیان

ماشین قالب گیری تزریقی چیست و چه کاربردی دارد؟

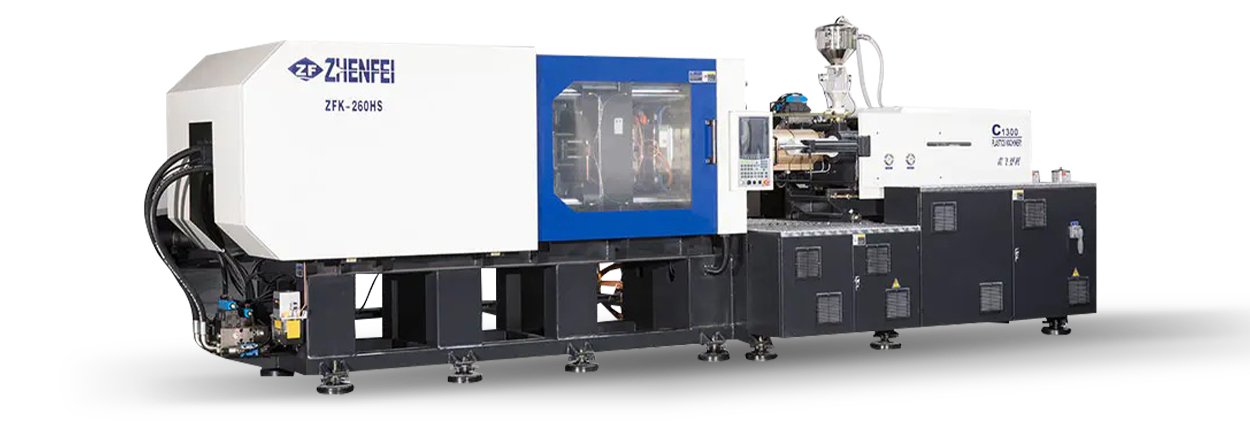

A دستگاه قالب گیری تزریق پلاستیک یک دستگاه تولیدی است که برای تولید قطعات با تزریق مواد گرمانرم مذاب یا ترموست در قالب دقیق ساخته شده است. این ستون فقرات تولید پلاستیک مدرن است و مسئول تولید همه چیز از درب بطری و سرنگ های پزشکی گرفته تا داشبورد خودرو و محفظه لوازم الکترونیکی مصرفی است.

قالب گیری تزریقی تقریباً در هر صنعتی استفاده می شود زیرا ارائه می دهد:

• تکرارپذیری بالا : هر قطعه تولید شده تقریباً یکسان است، با تلورانس ها اغلب تا 0.1 ± میلی متر یا محکم تر نگه داشته می شود.
• سرعت تولید بالا : برای اجزای کوچک مدت زمان چرخه به کمتر از 10 ثانیه در هر قسمت
• بهره وری مواد : اسپرها و رانرها را می توان دوباره آسیاب کرد و مجدداً استفاده کرد و ضایعات را به حداقل رساند
• انعطاف پذیری طراحی : هندسه های پیچیده، زیر برش ها، درج ها و بافت های سطحی همگی قابل دستیابی هستند.
• هزینه پایین هر قطعه در مقیاس : پس از مستهلک شدن ابزار، هزینه های هر واحد به طور چشمگیری با حجم کاهش می یابد

بازار جهانی قالب گیری تزریقی تقریباً ارزش گذاری شد 289 میلیارد دلار در سال 2023 و پیش‌بینی می‌شود تا سال 2030 با CAGR حدود 4.5 درصد رشد کند که ناشی از تقاضای بخش‌های خودرو، پزشکی، بسته‌بندی و کالاهای مصرفی است. درک نحوه کار این ماشین ها اولین قدم برای استفاده موثر از آنها یا تصمیم گیری صحیح برای خرید است.

اجزای اصلی ماشین قالب گیری تزریقی

هر دستگاه قالب گیری تزریقی - صرف نظر از اندازه یا نوع - از زیرسیستم های اصلی یکسانی تشکیل شده است. درک هر جزء به شما در تشخیص مشکلات، بهینه سازی تنظیمات و ارتباط واضح با تامین کنندگان و اپراتورها کمک می کند.

1. واحد تزریق (واحد پلاستیک سازی)

واحد تزریق وظیفه ذوب مواد خام پلاستیکی و رساندن آن به قالب را بر عهده دارد. اجزای اصلی آن عبارتند از:

• هاپر : ظرف قیفی شکل که در آن گلوله های پلاستیکی، گرانول ها یا پودر بارگیری می شود. خشک‌کن‌ها اغلب به قیف متصل می‌شوند تا رطوبت را از مواد جاذب رطوبت مانند نایلون یا ABS حذف کنند.
• بشکه : لوله استوانه ای گرم شده که مواد از طریق آن منتقل می شود. دمای بشکه در چندین ناحیه کنترل می شود که معمولاً از 180 تا 320 درجه سانتی گراد بسته به مواد
• پیچ رفت و برگشتی : حیاتی ترین عنصر - یک پیچ مارپیچ دوار که مواد را به جلو می برد، گرمای اصطکاکی را برای کمک به ذوب ایجاد می کند و سپس به عنوان یک پیستون برای تزریق مذاب به قالب عمل می کند. قطر پیچ معمولاً از 20 میلی متر تا 200 میلی متر .
• شیر بدون برگشت (چک رینگ) : از برگشت پلاستیک مذاب به سمت پیچ در حین تزریق جلوگیری می کند و از قوام شات اطمینان می دهد.
• نازل : نوک بشکه که با بوش اسپروی قالب تماس دارد. در حین تزریق باید یک مهر و موم بدون نشتی تشکیل دهد.

2. واحد بستن

واحد گیره دو نیمه قالب را در حین تزریق در کنار هم نگه می دارد و آنها را برای خروج قسمت باز می کند. اندازه گیری اولیه آن است نیروی بستن ، به تن بیان می شود. دستگاهی با نیروی گیره ناکافی به قالب اجازه می دهد تا چشمک بزند (نشت پلاستیک در خط جداسازی) و قطعات معیوب تولید کند.

نیروی بستن مورد نیاز تقریباً به صورت زیر محاسبه می شود: مساحت قطعه پیش بینی شده (cm²) × فشار حفره (kg/cm²) . برای پلاستیک های عمومی، فشار حفره معمولاً بین 300 تا 700 کیلوگرم بر سانتی متر مربع است.

• گیره را تغییر دهید : از یک سیستم پیوند مکانیکی تقویت شده توسط یک سیلندر هیدرولیک استفاده می کند. مصرف انرژی بیشتر در قفل کامل، حرکت سریعتر.
• گیره هیدرولیک (مستقیم) : یک سیلندر هیدرولیک بزرگ به طور مستقیم نیروی گیره را اعمال می کند. برای ماشین های بزرگ و قالب هایی که نیاز به نیروی متغیر دارند بهتر است.
• هیدرومکانیکی : ترکیب یک سیلندر هیدرولیک کوتاه مدت با عناصر ضامن مکانیکی برای تقویت نیرو.

3. قالب

اگرچه از نظر فنی بخشی از خود دستگاه نیست، اما قالب چیزی است که به هر قسمت شکل می دهد. قالب ها معمولاً از فولاد سخت شده (P20، H13، یا S136) یا آلومینیوم برای ابزارسازی نمونه اولیه ماشینکاری می شوند. یک قالب فولادی درجه تولید معمولاً می تواند مقاومت کند 500000 تا 1000000 سیکل . هزینه قالب یکی از اجزای اصلی هزینه کل دستگاه قالب گیری تزریقی برای هر پروژه جدید است، از 3000 دلار برای ابزارهای ساده آلومینیومی تک حفره ای به 100000 دلار برای قالب های فولادی سخت شده چند حفره ای پیچیده .

4. سیستم کنترل

ماشین‌های قالب‌گیری تزریقی مدرن از سیستم‌های کنترلی پیشرفته PLC (کنترل‌کننده منطق قابل برنامه‌ریزی) یا سیستم‌های کنترل مبتنی بر CNC با HMI صفحه لمسی استفاده می‌کنند. اینها به اپراتورها اجازه می‌دهد تا سرعت تزریق، پروفایل‌های فشار، مناطق دما، RPM پیچ، فشار نگه‌داشتن، زمان خنک‌کردن و پارامترهای خروج را به‌طور دقیق برنامه‌ریزی و نظارت کنند - اغلب با بازخورد حلقه بسته برای تنظیم زمان واقعی.

چرخه قالب گیری تزریقی: گام به گام

چرخه تولید یک ماشین قالب گیری تزریق پلاستیک شامل شش مرحله مجزا است که در طول تولید به طور مداوم تکرار می شود. درک هر مرحله به اپراتورها کمک می کند تا زمان چرخه و کیفیت را به طور همزمان بهینه کنند.

1. بستن و بستن قالب : صفحه متحرک جلو می رود و نیمه های قالب را می بندد. سپس واحد گیره نیروی گیره کامل را اعمال می کند - اغلب 50 تا 6000 تن بسته به اندازه دستگاه - برای جلوگیری از باز شدن قالب در حین تزریق.
2. تزریق : پیچ مانند یک پیستون به سمت جلو حرکت می کند و پلاستیک مذاب را از طریق نازل، به داخل اسپرو، از طریق رانرها و دروازه ها و در نهایت به داخل حفره قالب فشار می دهد. فشار تزریق معمولاً از 700 تا 1400 بار (10000-20000 psi) .
3. بسته بندی / فشار نگه داشتن : پس از پر شدن حفره، برای جبران انقباض مواد در هنگام سرد شدن، فشار "نگهداری" کمتری برای چند ثانیه حفظ می شود. این مرحله به طور انتقادی ابعاد قطعه نهایی و کیفیت سطح را تعیین می کند.
4. خنک کننده : قسمت داخل قالب جامد می شود. کانال‌های خنک‌کننده - معمولاً آب را در دمای 10 تا 50 درجه سانتی‌گراد حمل می‌کنند - برای تسریع این فرآیند از درون قالب عبور می‌کنند. زمان خنک شدن معمولا نشان دهنده 50-80٪ از کل زمان چرخه بنابراین بهینه سازی خنک کننده موثرترین راه برای کاهش زمان چرخه است.
5. جمع کردن پیچ / پلاستیک : در حالی که قطعه سرد می شود، پیچ می چرخد و جمع می شود و شات بعدی مواد را از قیف منتقل و ذوب می کند. این مرحله همزمان با خنک سازی اجرا می شود تا زمان مرده به حداقل برسد.
6. باز شدن و بیرون ریختن قالب : گیره باز می شود، قالب متحرک نیمه جمع می شود و پین های اجکتور (که توسط یک سیستم اجکتور هیدرولیک یا مکانیکی هدایت می شود) قسمت جامد شده را از حفره قالب بیرون می راند. سپس دستگاه برای شروع چرخه بعدی آماده است.

انواع ماشین های قالب گیری تزریقی: هیدرولیک، الکتریکی و هیبریدی

سه نوع سیستم محرک اصلی برای ماشین‌های قالب‌گیری تزریقی هر کدام مزایا و معاوضه‌های متفاوتی را ارائه می‌کنند. انتخاب نوع مناسب یکی از مهمترین تصمیمات هنگام ارزیابی هر دستگاه قالب گیری تزریقی برای فروش است.

دستگاه تزریق هیدرولیک

را دستگاه قالب گیری تزریق هیدرولیک قدیمی ترین و گسترده ترین نوع در سطح جهان است. این دستگاه از یک پمپ هیدرولیک که توسط یک موتور الکتریکی به حرکت در می‌آید استفاده می‌کند تا تمام حرکات دستگاه - گیره، تزریق، چرخش پیچ و خروج - را از طریق سیلندرها و سوپاپ‌های هیدرولیک تامین کند.

• مزایا : نیروی گیره بالا در دسترس (تا 6000 تن)، مقاوم برای کاربردهای سنگین، هزینه خرید اولیه کمتر، تعمیر و نگهداری کاملاً درک شده
• معایب : مصرف انرژی بیشتر (موتور به طور مداوم حتی در حالت بیکار کار می کند)، تکرارپذیری دقیق کمتر، سیال هیدرولیک نیاز به مدیریت دارد و می تواند خطر آلودگی ایجاد کند.
• برنامه های کاربردی معمولی : قطعات خودرو، اجزای ساختاری بزرگ، قطعات دیواره سنگین، ظروف بسته بندی
• مصرف انرژی : تقریبا 10-20 کیلووات ساعت در ساعت برای ماشین های سایز متوسط

ماشین قالب گیری تزریقی الکتریکی

را دستگاه قالب گیری تزریق الکتریکی درایوهای هیدرولیک را با موتورهای سروو الکتریکی برای همه یا بیشتر محورهای ماشین جایگزین می کند. اولین بار در ژاپن در دهه 1980 تجاری شد، ماشین های تمام الکتریکی به سرعت در سهم بازار رشد کردند و اکنون بخش قابل توجهی از فروش ماشین آلات جدید در اروپا، ژاپن و آمریکای شمالی را به خود اختصاص می دهند.

• مزایا : مصرف انرژی 40 تا 70 درصد کمتر نسبت به ماشین های هیدرولیک قابل مقایسه، تکرارپذیری و دقت موقعیت یابی عالی (0.01± میلی متر یا بهتر)، زمان چرخه سریع تر، عدم وجود مایع هیدرولیک (سازگار با اتاق تمیزتر)، عملکرد آرام تر
• معایب : قیمت خرید اولیه بالاتر (معمولاً 20 تا 40٪ بیشتر از معادل های هیدرولیک)، کمتر در دسترس بودن در نیروهای گیره بسیار زیاد، تعمیر موتور سروو می تواند تخصصی باشد.
• برنامه های کاربردی معمولی : دستگاه های پزشکی، الکترونیک دقیق، اجزای نوری، قطعات تماس با غذا، محیط های اتاق تمیز
• مصرف انرژی : تقریبا 3-8 کیلووات ساعت در ساعت برای ماشین های سایز متوسط معادل

دستگاه قالب گیری تزریقی هیبریدی

ماشین های هیبریدی درایوهای برقی سروو را برای واحد تزریق و پیچ را با درایوهای هیدرولیک برای بستن ترکیب می کنند. این رویکرد با هدف گرفتن دقت و صرفه جویی در انرژی درایوهای الکتریکی در جایی که تکرارپذیری بیشترین اهمیت را دارد، در حالی که نیروی هیدرولیک را برای واحد گیره با نیروی بالا با هزینه کمتر نسبت به ماشین‌های تمام برقی با تناژ بزرگ حفظ می‌کند.

• صرفه جویی در انرژی در مقابل هیدرولیک خالص : به طور معمول 20-40٪
• بهترین برای : کاربردهای تناژ متوسط تا بزرگ که در آن برق کامل مقرون به صرفه است اما دقت و بهره وری انرژی مهم است.

اندازه دستگاه قالب گیری تزریقی: از مینی تا تناژ بزرگ

ماشین های قالب گیری تزریقی در درجه اول بر اساس آنها طبقه بندی می شوند نیروی بستن in tonnes و آنها اندازه شات (حجم تزریق بر حسب سانتی متر) . انتخاب ماشین اندازه مناسب برای برنامه شما بسیار مهم است - خیلی کوچک است و قالب چشمک می زند یا دستگاه ضعیف می شود. خیلی بزرگ است و انرژی و فضای زمین را هدر می دهید.

مینی دستگاه قالب گیری تزریقی

A مینی دستگاه قالب گیری تزریقی به طور معمول نیروهای گیره ای را ارائه می دهد 1 تا 20 تن و اندازه های شات از 1 تا 30 سانتی متر مربع . این ماشین های فشرده برای موارد زیر طراحی شده اند:

• توسعه نمونه اولیه و تولید دسته کوچک
• تنظیمات آموزشی و آزمایشگاهی
• جواهرات، اجزای دندانی و ریز قطعات
• جوامع سرگرمی و سازندگان

ماشین‌های قالب‌گیری تزریقی مینی رومیزی از برندهایی مانند مورگان پرس یا بیبی پلاست شروع به کار می‌کنند 5000-15000 دلار آمریکا ، آنها را برای عملیات های کوچک و آزمایشگاه های تحقیق و توسعه قابل دسترس می کند.

دستگاه قالب گیری تزریقی کوچک

A دستگاه قالب گیری تزریقی کوچک به طور کلی به واحدهایی با نیروهای گیره اشاره دارد 20 تا 150 تن . اینها اسباب کار تأسیسات تولید کوچک تا متوسط ​​هستند که برای تولید قطعاتی مانند اتصالات، کلاهک ها، محفظه های کوچک و قطعات پزشکی مناسب هستند. آنها در فضاهای طبقه متوسط قرار می گیرند و هنگامی که کسب و کارها به دنبال آن هستند، انتخاب های محبوبی هستند دستگاه قالب گیری تزریقی for sale در سطح تولید ابتدایی تا اواسط

دستگاه قالب گیری تزریقی متوسط

ماشین آلات متوسط، پوشا 150 تا 1000 تن ، گسترده ترین طیف برنامه های تولید را مدیریت می کند. قطعات داخلی خودرو، محفظه لوازم خانگی و قطعات بزرگ محصولات مصرفی معمولاً در این محدوده قرار می گیرند. این ماشین ها هسته اصلی اکثر عملیات قالب گیری تزریقی تجاری در سراسر جهان را نشان می دهند.

ماشین آلات بزرگ و بسیار بزرگ

ماشین آلات بالا 1000 تن - و حداکثر 6000 تن یا بیشتر - برای تولید اجزای ساختاری بزرگ استفاده می شود: ضربه گیر خودرو و پانل درب، ظروف بزرگ، مبلمان فضای باز، و پالت های صنعتی. این ماشین ها ممکن است جای پای کارخانه را اشغال کنند طول 20 متر یا بیشتر و نیاز به سرمایه گذاری زیرساختی قابل توجهی دارد.

قیمت دستگاه قالب گیری تزریقی: چه چیزی بر هزینه آن تأثیر می گذارد؟

را دستگاه قالب گیری تزریقی price گستره بسیار وسیعی را در بر می گیرد - از چند هزار دلار برای یک دستگاه مینی رومیزی تا چندین میلیون برای یک دستگاه دقیق با تناژ بالا. درک اینکه چه چیزی باعث افزایش هزینه می‌شود به خریداران کمک می‌کند تا تصمیمات خرید آگاهانه را اتخاذ کنند و از هزینه‌های بیش از حد یا کم‌تعیین کردن اجتناب کنند.

عوامل کلیدی که هزینه ماشین قالب گیری تزریقی را تعیین می کند

• نیروی بستن و اندازه شات : ماشین های بزرگتر هزینه بیشتری دارند. یک دستگاه 100 تنی ممکن است هزینه داشته باشد 40000-80000 USD جدید، در حالی که یک دستگاه 500 تنی می تواند از آن فراتر رود 200000 تومان .
• نوع سیستم درایو : هزینه ماشین های الکتریکی 20-40٪ more نسبت به مدل های هیدرولیک معادل به دلیل هزینه های سروو موتور و سیستم درایو. یک موتور تمام الکتریکی 200 تنی ممکن است 150،000 تا 250،000 دلار در مقابل 80،000 تا 130،000 دلار برای هیدرولیک معادل قیمت داشته باشد.
• نام تجاری و مبدا : مارک های اروپایی (Engel، Arburg، Krauss-Maffei، Wittmann) و مارک های ژاپنی (Fanuc، Sumitomo، Nissei) به دلیل مهندسی دقیق، پشتیبانی پس از فروش و شهرت برند، قیمت های بالاتری دارند. تولید کنندگان چینی (هائیتی، چن هسونگ، یزومی) ماشین آلات را در 30 تا 60 درصد قیمت پایین تر با کیفیت رقابتی فزاینده
• کنترل پیچیدگی سیستم : کنترل چند محوری پیشرفته، نظارت بر فرآیند در زمان واقعی، و اتصال Industry 4.0 هزینه قابل توجهی را افزایش می دهد، اما کیفیت را بهبود می بخشد و نرخ ضایعات را کاهش می دهد.
• قابلیت های ویژه : قالب‌گیری چند جزئی (2K/3K)، کمک گاز، برچسب‌گذاری در قالب، یا قابلیت‌های تزریق همزمان، هر کدام هزینه را نسبت به یک دستگاه استاندارد تک جزیی اضافه می‌کنند.
• جدید در مقابل استفاده شده : A دستگاه قالب گیری تزریقی استفاده شده می تواند سرمایه اولیه را کاهش دهد 30-70٪ در مقایسه با جدید، هر چند خطر نگهداری بالاتر و عمر مفید باقیمانده بالقوه کمتری دارد.

کل هزینه مالکیت: فراتر از قیمت خرید

را purchase price of an injection molding machine is only part of the true دستگاه قالب گیری تزریقی cost . خریداران باید موارد زیر را در نظر بگیرند:

• هزینه های انرژی : یک ماشین هیدرولیک که 16 ساعت در روز با میانگین 15 کیلووات ساعت کار می کند ممکن است مصرف کند 87600 کیلووات ساعت در سال . با 0.20 یورو در کیلووات ساعت، که 17520 یورو در سال است - در مقایسه با حدود 7000 تا 9000 یورو برای یک ماشین الکتریکی معادل.
• هزینه های نگهداری : ماشین های هیدرولیک نیاز به تعویض روغن، تعویض فیلتر و نگهداری آب بندی دارند. بودجه تقریبا 2-4٪ از قیمت خرید ماشین در سال برای نگهداری
• هزینه ابزار (قالب) : اغلب از هزینه دستگاه برای قطعات پیچیده فراتر می رود. این هزینه یک بار است که در طول عمر تولید ابزار مستهلک می شود.
• تجهیزات کمکی : چیلرها، خشک کن ها، جابجایی مواد، روبات ها و نوار نقاله ها ممکن است اضافه کنند 20 تا 50 درصد به کل هزینه سیستم .

راهنمای خرید: ماشین قالب گیری تزریقی جدید در مقابل کارکرده

یکی از مهم ترین تصمیمات برای هر کسی که به دنبال آن است دستگاه قالب گیری تزریقی for sale خرید نو یا دست دوم است. هر دو مسیر بسته به بودجه، الزامات برنامه و تحمل ریسک، ارزش قانونی را ارائه می دهند.

مزایای خرید دستگاه قالب گیری تزریقی مستعمل

• هزینه اولیه به میزان قابل توجهی کاهش می یابد : یک دستگاه هیدرولیک 150 تنی کارکرده که به خوبی نگهداری شده و 120000 دلار نو قیمت دارد ممکن است به فروش برسد 30000-60000 دلار آمریکا بعد از 5-10 سال خدمت
• در دسترس بودن سریعتر : ماشین‌های جدید از برندهای بزرگ اروپایی یا ژاپنی اغلب دارای زمان تولید هستند 16-36 هفته . ماشین‌های مستعمل موجود در انبار فروشندگان را می‌توان ظرف چند هفته تحویل و نصب کرد.
• سابقه اثبات شده : ماشینی با سابقه تولید مستند و سوابق خدمات یک مقدار شناخته شده است.
• ایده آل برای تولید کم حجم یا نامشخص : اگر حجم تولید ثابت نشده یا متغیر باشد، سرمایه گذاری کمتر باعث کاهش ریسک مالی می شود.

خطرات و ملاحظات هنگام خرید ماشین دست دوم

• وضعیت سایش نامشخص : فرسودگی پیچ و بشکه، وضعیت سیستم هیدرولیک و خستگی میلگرد ممکن است بدون بازرسی دقیق قابل مشاهده نباشد. همیشه یک گزارش بازرسی درخواست کنید یا قبل از خرید انجام دهید.
• کنترل های قدیمی : ماشین‌های قدیمی‌تر ممکن است از PLC‌های منسوخ یا سیستم‌های کنترلی استفاده کنند که قطعات یدکی برای آن‌ها دیگر در دسترس نیست، که خطر سرویس طولانی‌مدت را ایجاد می‌کند.
• بدون گارانتی : اکثر ماشین‌های استفاده شده همانطور که هست فروخته می‌شوند مگر اینکه یک تعمیرکار تایید شده ضمانت محدودی ارائه دهد.
• بهره وری انرژی : ماشین های هیدرولیک قدیمی اغلب فاقد پمپ های جابجایی متغیر یا سیستم های سرو هیدرولیک هستند که در نتیجه هزینه های انرژی بالاتری نسبت به مشابه های مدرن دارند.

قبل از خرید ماشین قالب گیری تزریقی کارکرده چه نکاتی را باید بررسی کرد

1. تاریخچه کامل سرویس و نگهداری دستگاه را درخواست کنید
2. سایش پیچ و بشکه را بررسی کنید (قطر سوراخ بشکه و OD پرواز پیچ را با مشخصات اصلی اندازه گیری کنید)
3. یک چرخه کامل تولید را اجرا کنید و ثبات وزن شات به شات را اندازه بگیرید (هدف: ± 0.5٪ یا بهتر )
4. وضعیت نوار بند را از نظر صاف بودن، سایش نخ و علائم ترک خوردگی ناشی از خستگی بررسی کنید
5. فشار سیستم هیدرولیک، نرخ جریان را بررسی کنید و نشتی را بررسی کنید
6. در دسترس بودن قطعات یدکی و پشتیبانی فنی برای سیستم کنترل را تأیید کنید
7. در صورت امکان کالیبراسیون نیروی گیره را با لودسل مدرج بررسی کنید

عیوب رایج قالب گیری تزریقی و نحوه پیشگیری از آنها

حتی با یک ماشین قالب گیری تزریقی که به خوبی نگهداری می شود، نقص فرآیند ممکن است رخ دهد. درک رایج ترین عیوب و علل ریشه ای آنها عیب یابی سریعتر را ممکن می کند و نرخ ضایعات را کاهش می دهد.

مواد پردازش شده در ماشین های قالب گیری تزریقی

دستگاه قالب گیری تزریق پلاستیک می تواند طیف گسترده ای از مواد ترموپلاستیک و ترموست را پردازش کند. انتخاب مواد به شدت بر الزامات پیکربندی ماشین، زمان چرخه و طراحی ابزار تاثیر می گذارد.

را most commonly processed thermoplastics include:

• پلی پروپیلن (PP) : پرمصرف ترین ماده قالب گیری تزریقی در سطح جهان. هزینه کم، مقاومت شیمیایی خوب، پردازش آسان در دمای 200-280 درجه سانتیگراد. برای بسته بندی، ظروف، قطعات خودرو استفاده می شود.
• ABS (اکریلونیتریل بوتادین استایرن) : مقاومت در برابر ضربه و کیفیت سطح عالی. دمای پردازش 200-250 درجه سانتیگراد. به طور گسترده برای محفظه های لوازم الکترونیکی مصرفی، آجرهای لگو و تزئینات خودرو استفاده می شود.
• پلی اتیلن (HDPE/LDPE) : کم هزینه، مقاومت شیمیایی عالی، پنجره پردازش گسترده. برای بطری، لوله و ظروف صنعتی استفاده می شود.
• نایلون (PA6/PA66) : استحکام بالا، مقاومت در برابر سایش و حرارت عالی. قبل از پردازش نیاز به خشک کردن کامل دارد. برای چرخ دنده ها، یاتاقان ها و اجزای ساختاری استفاده می شود.
• پلی کربنات (PC) : قدرت ضربه فوق العاده و وضوح نوری. دمای پردازش 260-310 درجه سانتیگراد. برای لنزهای نوری، تجهیزات ایمنی و تجهیزات پزشکی استفاده می شود.
• POM (استال/دلرین) : سفتی بسیار بالا و اصطکاک کم. عالی برای قطعات مکانیکی دقیق، چرخ دنده ها و بست ها.
• PEEK و سایر پلیمرهای با کارایی بالا : دمای پردازش بالاتر از 350 درجه سانتیگراد به بشکه ها و پیچ های با دمای بالا با پیکربندی خاص نیاز دارد. برای کاربردهای هوافضا، ایمپلنت پزشکی و کاربردهای نیمه هادی استفاده می شود.

برندهای پیشرو ماشین های قالب گیری تزریقی و آنچه آنها را متمایز می کند

هنگام ارزیابی هر دستگاه قالب‌گیری تزریقی برای فروش، شهرت نام تجاری، زیرساخت پشتیبانی و میراث ماشین اهمیت زیادی دارد - به‌ویژه برای قابلیت اطمینان تولید طولانی‌مدت. در اینجا برجسته ترین تولید کنندگان بر اساس منطقه آورده شده است.

تولید کنندگان اروپایی

• انگل (اتریش) : برای ماشین‌های بدون میله و تکنولوژی تمام الکتریکی پیشگام شناخته شده است. قوی در بخش خودرو و پزشکی.
• آربورگ (آلمان) : معروف برای سری Allrounder - ماشین‌های بسیار انعطاف‌پذیر با دقت و قابلیت اطمینان استثنایی. شبکه خدمات جهانی قوی
• Krauss-Maffei (آلمان) : پیشرو در ماشین آلات تناژ بزرگ و فرآیندهای ویژه از جمله قالب گیری چند جزئی و قالب گیری تزریقی واکنش (RIM).
• ویتمن باتنفلد (اتریش) : تامین کننده یکپارچه ماشین و اتوماسیون؛ در کاربردهای دقیق و بسته بندی قوی است.

تولید کنندگان آسیایی

• Fanuc (ژاپن) : نیروی غالب در قالب گیری تزریقی تمام الکتریکی با سری ROBOSHOT آن. دقت استثنایی، تکرارپذیری و کارایی انرژی.
• سومیتومو دماگ (ژاپن/آلمان) : رهبر جهانی در قالب‌گیری قطعات نوری و نازک فوق‌العاده دقیق با ماشین‌های تمام الکتریکی.
• هائیتی بین المللی (چین) : بزرگترین تولید کننده دستگاه قالب گیری تزریقی از نظر حجم. ارزش رقابتی را ارائه می دهد 30 تا 50 درصد کمتر از قیمت های اروپایی با بهبود سریع کیفیت و خدمات.
• چن هسونگ (هنگ کنگ/چین) : یکی از قدیمی ترین و معتبرترین ماشین سازان آسیا، قوی در بسته بندی و کاربردهای عمومی.

سوالات متداول در مورد ماشین های قالب گیری تزریقی

حداقل بودجه برای شروع قالب گیری تزریقی چقدر است؟

برای یک راه اندازی اولیه در خانه با یک دستگاه قالب گیری تزریقی کوچک (50-100 تن)، بودجه 40000-100000 دلار آمریکا برای دستگاه به اضافه 5000 تا 30000 دلار برای ابزارسازی (قالب آلومینیومی تک حفره)، به علاوه تجهیزات کمکی. یک سلول پایه کامل ممکن است در مجموع 70000-150000 دلار اجرا شود. برای کسانی که حتی بودجه کمتری دارند، برون سپاری به یک پیمانکار و خرید ماشین بعداً به عنوان حجم آن را توجیه می کند، یک رویکرد معمول و معقول است.

ماشین قالب گیری تزریقی چقدر عمر می کند؟

یک دستگاه قالب گیری تزریقی که به خوبی نگهداری می شود از یک سازنده معتبر می تواند به طور موثر برای آن کار کند 20-30 سال یا بیشتر اقلام کلیدی سایش - پیچ، بشکه، شیر برگشتی، و آب بند هیدرولیک - همگی مواد مصرفی قابل تعویض هستند. بسیاری از ماشین‌های اروپایی از دهه 1990 هنوز پس از بازسازی در خدمات تولید فعال هستند.

آیا دستگاه قالب گیری تزریقی مینی برای تولید مناسب است؟

A مینی دستگاه قالب گیری تزریقی برای تولید قطعات کوچک در حجم کم - به طور معمول تا چند هزار قطعه در ماه - مناسب است. برای حجم ده ها هزار در ماه یا بیشتر، یک ماشین بزرگتر با ابزار چند حفره ای اقتصاد بسیار بهتری را ارائه می دهد. ماشین‌های کوچک برای نمونه‌سازی اولیه، آزمایش‌های مواد و تولید ریز قطعه‌های تخصصی بسیار ارزشمند هستند.

تفاوت بین تناژ دستگاه قالب گیری تزریقی و اندازه شات چیست؟

تناژ به نیروی گیره ای اشاره دارد که دستگاه می تواند برای بسته نگه داشتن قالب در طول تزریق اعمال کند. اندازه شات به حداکثر حجم پلاستیکی که واحد تزریق می تواند در یک چرخه تحویل دهد اشاره دارد. هر دو پارامتر باید با قطعه تولید شده مطابقت داشته باشند - یک قطعه بزرگ و نازک ممکن است به نیروی گیره زیاد اما حجم شلیک کمی نیاز داشته باشد، در حالی که یک قسمت عمیق با دیواره ضخیم ممکن است به اندازه شات بزرگ اما نیروی گیره متوسط ​​نیاز داشته باشد.

ماشین قالب گیری تزریقی به چه تجهیزات کمکی نیاز دارد؟

یک سلول قالب گیری تزریقی آماده تولید معمولاً شامل: الف خشک کن مواد (برای رزین های رطوبت سنجی)، الف کنترل کننده دمای قالب (مبتنی بر آب یا روغن)، الف چیلر (برای تامین آب خنک کننده ثابت)، الف گرانولاتور / دوباره آسیاب (برای بازیافت اسپروها و رانرها)، الف سیستم انتقال مواد (برای تغذیه خودکار قیف)، و اغلب الف ربات یا سیستم اتوماسیون برای حذف قطعه، قرار دادن درج یا بازرسی پایین دست.

را Future of Injection Molding Machines: Smart Manufacturing and Sustainability

را injection molding industry is undergoing rapid transformation driven by digitalization, sustainability pressures, and material innovation. The next generation of plastic injection molding machines will be defined by several key trends.

• ادغام Industry 4.0 و IIoT : ماشین‌های مدرن به طور فزاینده‌ای از اتصال OPC-UA برخوردار می‌شوند که امکان پخش بی‌درنگ داده‌ها را به سیستم‌های MES و ERP فراهم می‌کند. الگوریتم‌های نگهداری پیش‌بینی‌کننده می‌توانند قبل از وقوع خرابی، اپراتورها را در مورد مشکلات در حال توسعه هشدار دهند و زمان خرابی برنامه‌ریزی نشده را کاهش دهند.
• بهینه سازی فرآیند به کمک هوش مصنوعی : سیستم‌های یادگیری ماشین در پلت‌فرم‌های کنترلی ادغام می‌شوند تا به‌طور خودکار پارامترهای تزریق را بر اساس بازخورد کیفیت بلادرنگ تنظیم کنند و زمان راه‌اندازی و نرخ‌های ضایعات را کاهش دهند.
• رشد پذیرش تمام الکتریکی : مزایای هزینه انرژی از دستگاه قالب گیری تزریق الکتریکیs با افزایش قیمت انرژی در سطح جهان به طور فزاینده ای قانع کننده می شوند. سهم بازار تمام الکتریکی در اروپا فراتر رفت 40 درصد از فروش ماشین آلات جدید تا سال 2023 و به رشد خود ادامه می دهد.
• فرآوری مواد پایدار : تقاضای رو به رشد برای پلیمرهای پایه زیستی (PLA، PHA)، رزین‌های با محتوای بازیافتی و مواد زیست تخریب‌پذیر نیازمند سازگاری‌های ماشینی از جمله بشکه‌های مقاوم در برابر خوردگی، هندسه‌های پیچ اصلاح‌شده و کنترل دمای پیشرفته است.
• مفاهیم غیرمتمرکز و خرد کارخانه : سلول های قالب گیری تزریقی فشرده و انعطاف پذیر - از جمله دستگاه قالب گیری تزریقی کوچکs با اتوماسیون یکپارچه - تولید محلی بر اساس تقاضا را به بازارهای پایانی نزدیک تر می کند، هزینه های لجستیک و زمان انجام کار را کاهش می دهد.

برای خریدارانی که امروزه قصد خرید ماشین‌های قالب‌گیری تزریقی را دارند، این روندها اولویت دادن به ماشین‌ها را پیشنهاد می‌کنند پروتکل های ارتباطی باز، درایوهای کم مصرف و سیستم های کنترلی قابل ارتقاء نرم افزاری به ensure long-term relevance in an evolving manufacturing landscape.

نکات کلیدی برای مبتدیان

برای هر کسی که تازه وارد قالب گیری تزریقی شده است، در اینجا خلاصه ای مختصر از آنچه باید برای تصمیم گیری آگاهانه در مورد تجهیزات، فرآیند و سرمایه گذاری بدانید آورده شده است:

• یک injection molding machine melts plastic and injects it into a mold under high pressure, producing parts in cycles as short as 10 seconds.
• را three core machine types — هیدرولیک، برقی و هیبریدی - هر کدام با برنامه های کاربردی، بودجه و الزامات دقت متفاوتی مطابقت دارند.
• اندازه دستگاه با نیروی گیره (تن) و اندازه شات (cm³) تعیین می شود - همیشه این موارد را با قطعه و طراحی قالب خاص خود مطابقت دهید.
• تزریق molding machine price از 5000 دلار برای یک واحد مینی رومیزی تا 2 میلیون دلار برای ماشین های دقیق با تناژ بالا متغیر است - فاکتور در کل هزینه مالکیت، نه فقط قیمت خرید.
• A دستگاه قالب گیری تزریقی استفاده شده می تواند ارزش عالی ارائه دهد، اما نیاز به بازرسی کامل و ارزیابی واقع بینانه نیازهای تعمیر و نگهداری و در دسترس بودن قطعات یدکی دارد.
• پیشگیری از نقص با راه‌اندازی مناسب ماشین، آماده‌سازی مواد و طراحی قالب شروع می‌شود - نه با عیب‌یابی بعد از این واقعیت.
• را industry is moving toward all-electric machines, smart manufacturing connectivity, and sustainable material processing — consider future-proofing when making purchasing decisions.
